Modification de l'entrée bridgée en entrée ligne supplémentaire pour le T77 POPPULSE
... pour raccorder un tuner, par exemple !


Le T77 POPPULSE possède les avantages et les défauts de sa simlplicité : comment raccorder un tuner, par exemple ?

En le modifiant légèrement afin de rajouter une entrée supplémentaire !

En effet, si vous n'avez pas besoin de l'entrée bridgée, vous pouvez détourner l'utlisation de celle-ci en deuxième entrée ligne.

Et la modification est très simple. Voici comment faire :



Avant modif

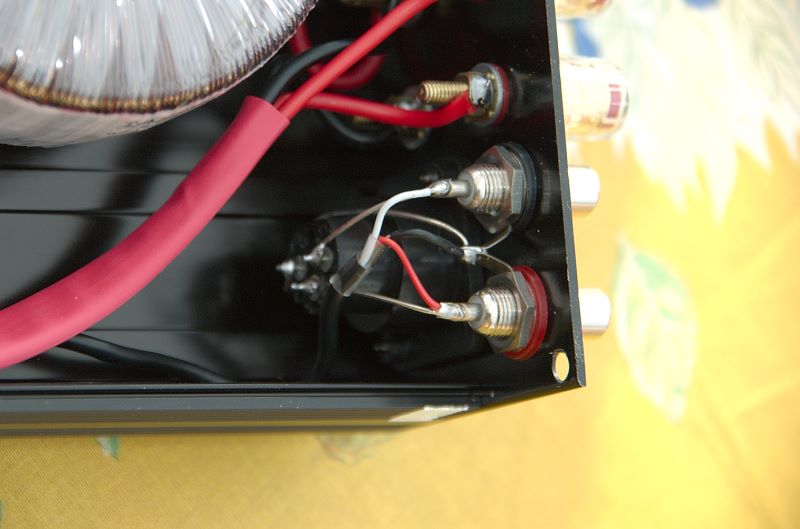

Les connecteurs d'entrée avant la modification





décâblage des prise RCA en entrée et ajout du double commutateur à bascule subminiature

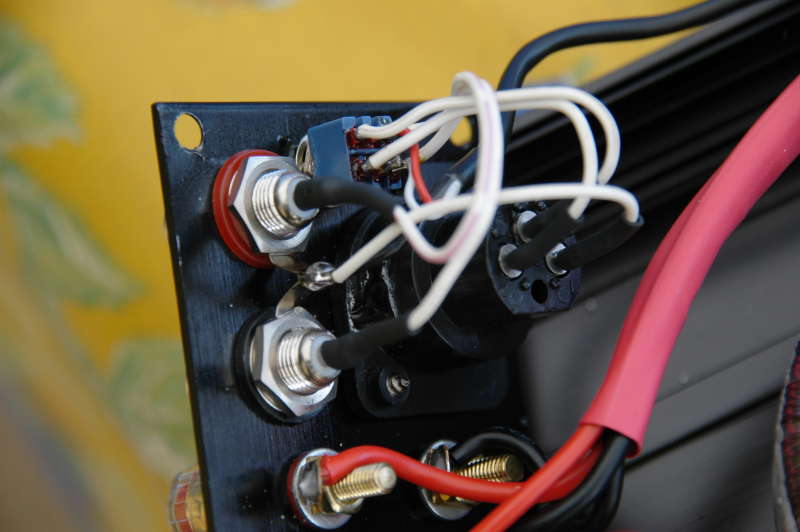

câblage du commutateur et des prises RCA et de l'XLR

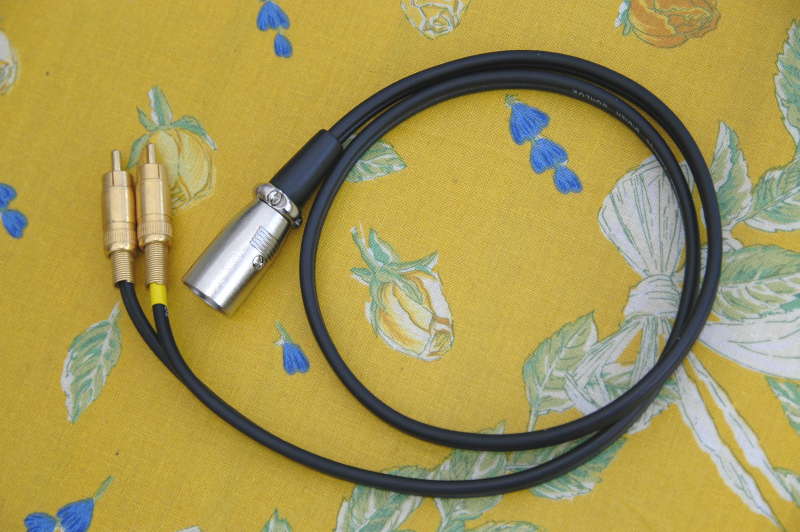

câble XLR stéréo vers RCA mâle






et pendant que j'y étais, câblage de la connexion de masse sur la prise IEC d'origine (fil vert avec cosse de masse sur le support du transfo d'alimentation)



NB : la prise XLR a été retaillée à la Dremel pour laisser la place au commutateur (c'est facile, elle est en plastique ...).

Et maintenant, j'ai un T77 avec deux entrées commutables pour mon tuner FM et mon lecteur de CD ... mais il faut des petits doigts pour le manœuvrer, cependant, j'ai préféré installer ce commutateur en face arrière pour ne pas dénaturer l'esthétique de la face avant, très dépouillée.

L'utilisation d'un tuner FM à proximité d'un ampli numérique peut se révéler problématique et c'est le cas avec le T77 POPPULSE, en effet, le rayonnement électromagnétique de celui-ci perturbe totalement la réception de la bande FM dans un rayon de monins de trois mètres : seule solution, l'antenne FM extérieure - c'est ce que j'ai fait ...
